空調電機控制器功能測試

在家電行業，空調普遍成為大眾的首選。面對溫度調節和在不同環境下的長期運行，其內部電機控制器的工作要求越來越嚴格，要求的性能測試也越來越準確。為了實現高質量、高精度的功能測試，通過多臺儀器的配合，實現了空調電機控制器的精確測試。

測試需求

全自動測試
電壓測試
FG 波形測試的空載動態檢測
霍爾 UVW 波形測試
示波器動態測試
支持掃碼測試
支持 MES 對接功能
數據讀取、寫入和存儲功能

實施方案

通過對測試需求的詳細分析，PTI非標ATE測試系統 PTI-300 滿足所有要求的測試功能，因此本項目使用 PTI-300 進行方案實施。

文案詳述

測試設備組件

測試機柜

通用測試平臺

靜態檢測測試方法與判定標準

檢測內容	Test method	測試值	備注
VDC	萬用表測試電壓	45V~50V	VDC
VCC	萬用表測試電壓	15V~17.5V	Vcc
VREG	萬用表測試電壓	4.5V~5.5V	IC Pin7
VSP	萬用表測試電壓	6.2V~6.5V	IC Pin6
REV	萬用表測試電壓	≤1V	IC Pin17
FGS	萬用表測試電壓	4V~5.5V	IC Pin18

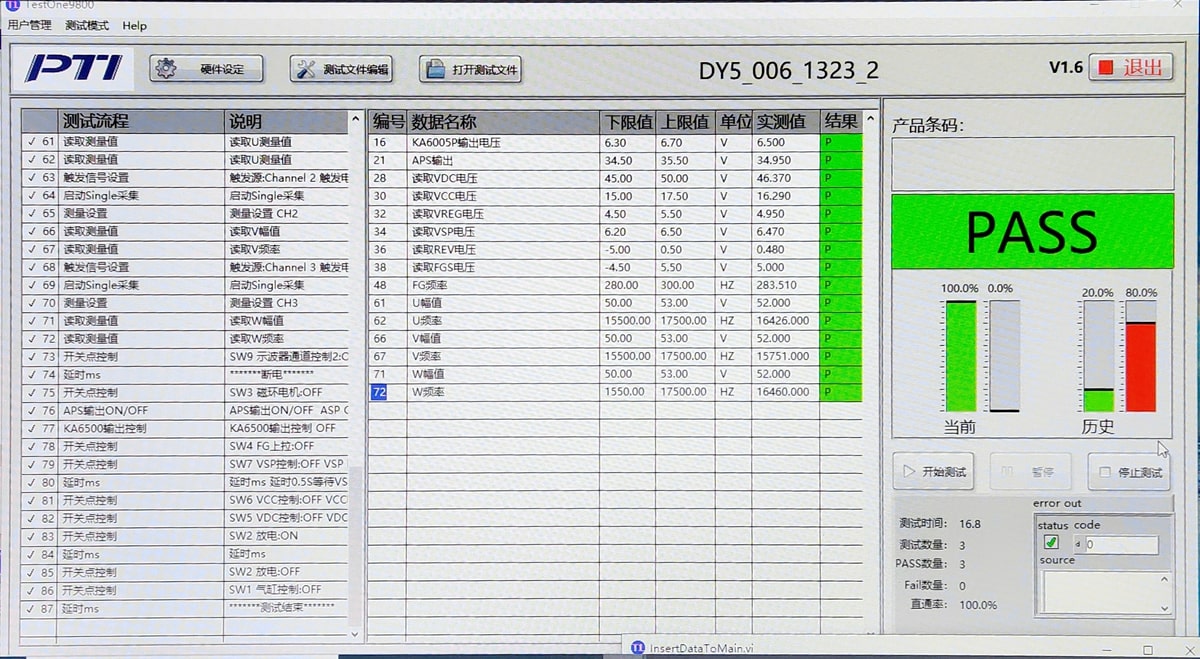

空載動態檢測FG波形與霍爾UVW波形

通過軟件控制，開環電源板接入電源，將電壓升至額定電壓后，將電機調至1450 轉時測試（出廠前已經固定轉速，測試不需在調)，通過DS0X2014A 示波器檢測檢測 FG 波形與霍爾 UVW 波形，按附表測試條件檢測，結果應符合表中要求。

動態檢測標準

檢測內容	測試方法	測試值	備注
FG(藍色端子)	示波器測試波形	示波器檢測波形	FG輸出280~300Hz
霍爾(UVW)	示波器測試波形	示波器檢測波形	IPM 三相輸出 U,V,W 15500~17500HZ，U幅值 50~53
